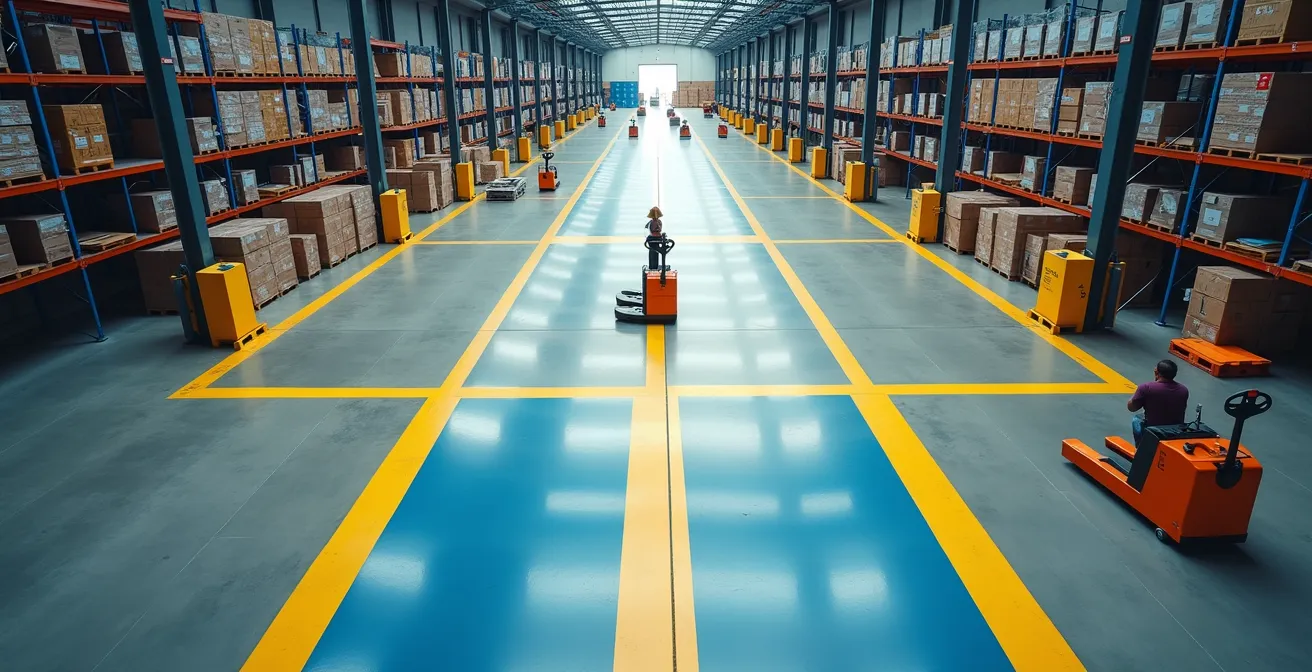

Gescheiden verkeersstromen: ontwerpgids voor een veilig en efficiënt verkeersplan in uw DC

Als logistiek manager staat u voor de uitdaging om een nieuw distributiecentrum in te richten. Een van de meest kritieke onderdelen is het verkeersplan. De gebruikelijke aanpak focust vaak op reactieve maatregelen: lijnen op de vloer schilderen, spiegels ophangen en hopen dat het goed gaat. Hoewel deze elementen nuttig zijn, vormen ze slechts een fractie van een werkelijk robuuste strategie. De Arbowet stelt duidelijke eisen aan het scheiden van verkeer, maar louter voldoen aan de regelgeving is niet genoeg om een écht efficiënte en veilige operatie te garanderen.

De valkuil is om veiligheid te zien als een verzameling losse oplossingen in plaats van een integraal onderdeel van het ontwerp. Dit leidt tot suboptimale routes, onverwachte knelpunten en een constante strijd tussen productiviteit en veiligheid. Maar wat als de ware sleutel niet ligt in het toevoegen van meer regels, maar in het ontwerpen van een slimmere omgeving? Wat als we het verkeersplan niet als een platte kaart zien, maar als een dynamische verkeersarchitectuur die anticipeert op gedrag en de doorstroom vanzelfsprekend veilig maakt?

Dit artikel benadert het verkeersplan vanuit het perspectief van de logistiek architect. We duiken in de fundamentele ontwerpkeuzes die u moet maken, van de millimeterprecieze berekening van gangpaden tot de implementatie van intelligente, geprojecteerde signalisatie. We onderzoeken hoe u niet alleen botsingen voorkomt, maar een omgeving creëert waarin de flow-optimalisatie centraal staat en veiligheid een logisch gevolg is van een superieur ontwerp.

In de volgende secties ontleden we de cruciale ontwerpbeslissingen die de basis vormen van een modern en toekomstbestendig verkeersplan. We verkennen de data, de technologie en de strategische afwegingen die u nodig heeft om een verkeerssysteem te bouwen dat zowel veilig als hoogproductief is.

Gangpadbreedte: hoeveel ruimte heeft een reachtruck echt nodig om te draaien?

De breedte van uw gangpaden is geen detail, het is het fundament van uw verkeersarchitectuur. Een verkeerde keuze hier heeft een domino-effect op de opslagdichtheid, de rijsnelheid en de algehele veiligheid. De vraag is dus niet “hoe breed moet het zijn?”, maar “wat is de optimale breedte voor mijn specifieke operatie?”. Dit vereist een ontwerpgerichte benadering die verder gaat dan algemene richtlijnen. De specificaties van uw intern transportmaterieel zijn hierbij leidend.

De draaicirkel van een reachtruck (Ast-waarde) is de kritieke factor. Dit is de minimale ruimte die een truck nodig heeft om haaks een pallet in of uit een stelling te plaatsen. Volgens onderzoek naar gangpadbreedtes ligt de gemiddelde minimale Ast-waarde rond de 2815 mm. Dit is echter een gemiddelde. Een bewuste keuze voor een compactere reachtruck kan een ruimtebesparing tot wel 14% opleveren, wat zich direct vertaalt in extra opslagcapaciteit. Het is een cruciale afweging tussen investering in materieel en de vierkante meters van uw DC.

Als logistiek architect moet u verder kijken dan alleen de specificatiebladen. Analyseer data uit telematica-systemen om de daadwerkelijke rijlijnen en draaibewegingen van uw vloot te visualiseren. Deze gedragsanticipatie op basis van data onthult waar de theoretische Ast-waarde in de praktijk onder druk komt te staan. Misschien hebben chauffeurs op bepaalde plekken structureel meer ruimte nodig door de aard van de goederen of de snelheid van de operatie. Deze inzichten stellen u in staat om gangpaden niet uniform breed te maken, maar ze dynamisch te ontwerpen: breder waar nodig, smaller waar mogelijk. Dit is de essentie van flow-optimalisatie: de ruimte afstemmen op de beweging, niet andersom.

Kruispunten: wie heeft voorrang in het magazijn (rechts of de zwaarste)?

Kruispunten zijn de spanningspunten in elke verkeersarchitectuur. Hier komen stromen samen en is het risico op conflicten het hoogst. De vraag “wie heeft voorrang?” is dan ook minder belangrijk dan de vraag “hoe elimineren we de noodzaak om die vraag te stellen?”. Een standaardregel zoals ‘rechts heeft voorrang’ is vaak onvoldoende in een complexe magazijnomgeving waar de zichtbaarheid beperkt is en voertuigen van verschillend formaat en snelheid opereren. De focus van de architect moet liggen op het proactief ontwerpen van conflictvrije kruisingen.

Een doordacht ontwerp van verkeersstromen levert aanzienlijke resultaten op. Een studie toont aan dat goed verkeersmanagement, met duidelijke routes en voorrangsregels, kan leiden tot een reductie van 40% in heftruckongevallen. De ontwerpopgave is dus helder: analyseer, visualiseer en minimaliseer het aantal kruisingen. Waar een kruising onvermijdelijk is, moet de hiërarchie onmiskenbaar duidelijk zijn. Dit kan door stopborden, voorrangsmarkeringen of zelfs actieve waarschuwingssystemen. De beste regel is de regel die door het ontwerp van de omgeving wordt afgedwongen en geen ruimte laat voor interpretatie.

De zwaarste of snelste truck voorrang geven kan intuïtief lijken, maar het introduceert complexiteit en beoordelingsfouten. De meest robuuste architectuur baseert zich op vaste, eenduidige principes. De ultieme oplossing is vaak het creëren van ‘ongelijkvloerse’ kruisingen in de planning: zorg dat de hoofdverkeersaders voor heftrucks en de looproutes voor piëtons elkaar simpelweg niet op hetzelfde niveau kruisen. Dit is een integrale ontwerpkeuze die de veiligheid fundamenteel inbakent.

Bolle spiegels: hoe verbetert u het zicht op onoverzichtelijke hoeken?

Dode hoeken zijn een constante bedreiging in de dynamiek van een magazijn. De traditionele oplossing, de bolle spiegel, is een passieve maar vaak effectieve eerste stap om de zichtbaarheid te vergroten. Zoals experts benadrukken, is de strategische plaatsing cruciaal.

Dode hoeken zijn een stille dreiging in elk magazijn. Plaats spiegels op strategische plekken zodat bestuurders beter zicht krijgen op wat er achter de hoek gebeurt.

– BACE Safety Training, Heftruckongevallen voorkomen: 12 bewezen maatregelen

Echter, als architect moet u de beperkingen van elke technologie begrijpen. Een bolle spiegel is een goedkope, stroomloze oplossing, maar het vervormde beeld maakt het inschatten van afstand en snelheid lastig. Voor een moderne verkeersarchitectuur is het daarom essentieel om een gelaagde aanpak te overwegen, waarbij verschillende technologieën worden ingezet op basis van het risicoprofiel van de zone.

De volgende vergelijking helpt u bij het maken van een geïnformeerde ontwerpkeuze tussen passieve en actieve systemen.

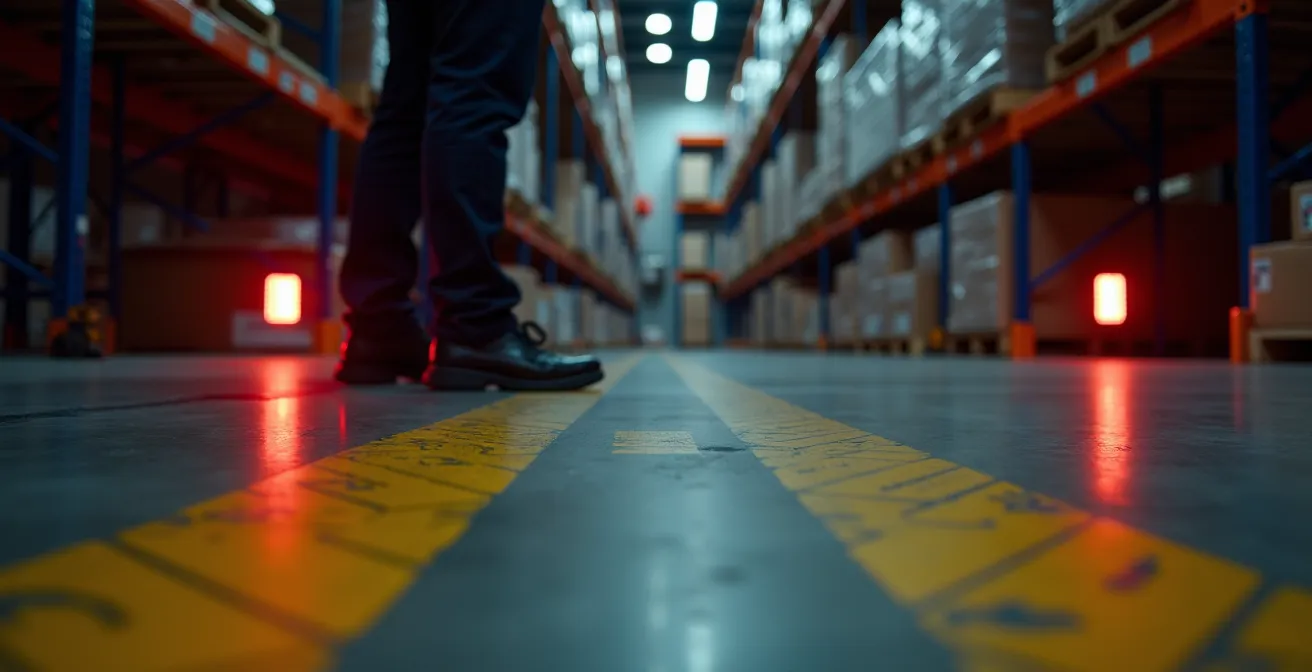

De keuze voor een systeem is een ontwerpbeslissing. In een rustig gangpad kan een spiegel volstaan. Maar op een druk kruispunt waar reachtrucks en orderpickers elkaar kruisen, biedt een actief sensorwaarschuwingssysteem een superieure vorm van veiligheid. Deze systemen detecteren beweging en activeren visuele (knipperlichten) of auditieve signalen, waardoor ze de aandacht actief trekken. Dit is een vorm van dynamische zonering, waarbij de omgeving reageert op de aanwezigheid van verkeer.

Door technologieën te combineren, creëert u een intelligent en gelaagd veiligheidsnet. De architectuur is niet langer statisch, maar wordt een levend systeem dat zich aanpast aan de actuele situatie op de werkvloer, wat de gedragsanticipatie significant verbetert.

Snelheidsbegrenzers: is het slim om trucks softwarematig te vertragen in drukke zones?

Snelheid is een kritieke variabele in uw verkeersarchitectuur. Een te hoge snelheid verhoogt het risico en de impact van ongevallen exponentieel. Het handmatig afdwingen van snelheidslimieten is echter onbetrouwbaar. Hier biedt technologie een elegante ontwerpoplossing: dynamische snelheidsbegrenzing. Het softwarematig vertragen van trucks in specifieke zones is niet alleen slim, het is een essentieel onderdeel van een moderne, intelligente magazijninrichting.

Dit concept, bekend als dynamische zonering, transformeert uw magazijnvloer in een interactief veld. Door gebruik te maken van technologieën zoals RFID, GPS of UWB (Ultra-Wideband), ‘weet’ de truck precies waar hij zich bevindt. Zodra de truck een vooraf gedefinieerde zone binnenrijdt – bijvoorbeeld een gebied met veel voetgangersverkeer, een onoverzichtelijk kruispunt of de zone rond de laad- en losdocks – wordt de maximale snelheid automatisch en onherroepelijk verlaagd. De chauffeur hoeft hier niet over na te denken; de architectuur dwingt het veilige gedrag af.

De voordelen gaan verder dan alleen het voorkomen van botsingen. Moderne systemen bieden ook stuurhoekafhankelijke snelheidsbegrenzing. Zoals de praktijk met RFID-systemen voor dynamische snelheidsaanpassing aantoont, verlaagt de truck automatisch zijn snelheid in scherpe bochten. Dit vermindert niet alleen het risico op kantelen, maar voorkomt ook schade aan goederen door te abrupte manoeuvres. Het is een perfect voorbeeld van hoe flow-optimalisatie en veiligheid hand in hand gaan.

Bovendien kunnen vlootbeheersystemen worden uitgerust met schoksensoren die elke impact registreren. Deze data is goud waard voor de logistiek architect. Een analyse van de schokincidenten onthult de verborgen risicopunten in uw ontwerp. Structurele schokken op een bepaalde locatie duiden niet per se op een roekeloze chauffeur, maar mogelijk op een ontwerpfout in de layout. Het gebruik van deze data om uw verkeersarchitectuur continu te verbeteren, is een kenmerk van een lerend en geavanceerd logistiek systeem.

Eenrichtingsverkeer in gangpaden: lost dit files op of creëert het omrijtijden?

Het instellen van eenrichtingsverkeer is een van de krachtigste ingrepen in een verkeersplan. Het kan frontale botsingen volledig elimineren en de doorstroming op drukke routes aanzienlijk verbeteren. Maar het is geen wondermiddel. De keerzijde is het potentieel creëren van langere omrijtijden, wat de productiviteit kan schaden. Als architect staat u voor een klassiek ontwerparbitrage: maximale veiligheid versus maximale efficiëntie. De oplossing ligt in een data-gedreven analyse en, waar mogelijk, simulatie.

Voordat u eenrichtingsverkeer implementeert, is het cruciaal om de impact ervan te modelleren. Een analyse van RIVM en RPS toont aan dat een integrale aanpak van verkeersstromen, inclusief het slim toepassen van eenrichtingsverkeer, kan leiden tot een daling van 35% in ongevallen. Het gebruik van digital twin-technologie kan hierbij van onschatbare waarde zijn. Door uw magazijn en de geplande verkeersregels te simuleren, kunt u de effecten op zowel de veiligheid (minder conflictsituaties) als de efficiëntie (gemiddelde reistijd per order) kwantificeren voordat u ook maar één lijn op de vloer heeft getekend.

Het invoeren van eenrichtingsverkeer is geen alles-of-nietsbeslissing. Een geavanceerde verkeersarchitectuur kan hybride modellen bevatten. Overweeg bijvoorbeeld dynamisch eenrichtingsverkeer dat alleen actief is tijdens de piekuren, of specifieke ‘bypass’-routes voor urgente orders. Flexibiliteit is de sleutel. Het protocol moet duidelijk zijn, maar ook ruimte bieden voor gecontroleerde uitzonderingen. Het meten van de resultaten na implementatie is essentieel. Kijk niet alleen naar reistijden, maar ook naar het aantal bijna-ongevallen en het subjectieve stressniveau van de chauffeurs.

Stootbalken en palen: waar moet u racks beschermen tegen heftrucklepels?

Aanrijdbeveiliging, zoals stootbalken en palen, wordt vaak gezien als een noodzakelijk kwaad dat achteraf wordt toegevoegd. Vanuit een architectuurperspectief is het echter een integraal onderdeel van de risicobeheersing. De vraag is niet óf u bescherming nodig heeft, maar wáár deze strategisch het meest effectief is. De cijfers liegen er niet om: volgens de ongevalanalyse van SZW vinden er in Nederland gemiddeld 126 ernstige ongevallen met heftrucks per jaar plaats, waarvan een aanzienlijk deel leidt tot schade aan infrastructuur zoals stellingkasten.

Een data-gedreven benadering is hier superieur aan giswerk. In plaats van simpelweg elke hoek van een stelling te beschermen, kunt u gebruikmaken van heftruck-telemetrie. Trackingdata onthult de exacte, feitelijke ‘rijlijnen’ van uw vloot. Heatmaps kunnen visualiseren waar chauffeurs vaak kort draaien, waar de meeste schokincidenten plaatsvinden en waar de lepels van de heftruck het dichtst bij de stellingen komen. Deze risico-gebaseerde plaatsing zorgt ervoor dat u investeert in robuuste bescherming waar het risico het hoogst is, en lichtere (of geen) bescherming toepast in zones met laag risico.

De keuze van het materiaal is eveneens een ontwerpbeslissing. Traditionele stalen aanrijdbeveiliging is sterk, maar geeft de impactenergie vaak door aan de vloer, wat kan leiden tot kostbare betonschade. Moderne polymeer-gebaseerde systemen zijn ontworpen om de impact te absorberen en terug te veren. Dit beschermt niet alleen de stelling en de vloer, maar ook het voertuig en de chauffeur. De architecturale keuze zit in het afstemmen van het type bescherming op het type verkeer. Voor zones met licht verkeer en lage snelheden kunnen lichtere bollards volstaan, terwijl op kruispunten van hoofdroutes met zwaar verkeer robuuste, energie-absorberende barrières en beschermportalen met hoogtebegrenzing noodzakelijk zijn.

Het beschermen van uw assets gaat dus verder dan het plaatsen van een stalen paal. Het is een doordacht systeem dat rekening houdt met verkeersintensiteit, voertuigtype en de fysieke eigenschappen van de beschermingsmaterialen. Een goed ontworpen beschermingsplan is onopvallend maar effectief, en voorkomt dat kleine stuurfouten escaleren tot grote incidenten met kostbare gevolgen.

Blue spot: hoe helpt een blauwe stip op de vloer bij achteruitrijdende trucks?

In een lawaaierige magazijnomgeving verliezen akoestische waarschuwingssignalen, zoals het traditionele achteruitrijalarm, snel hun effectiviteit. Chauffeurs en voetgangers raken gewend aan het geluid en negeren het. Dit is waar visuele waarschuwingssystemen zoals de ‘Blue Spot’ een krachtige toevoeging aan uw verkeersarchitectuur vormen. Het principe is gebaseerd op gedragsanticipatie: het menselijk oog is van nature geprogrammeerd om te reageren op beweging en licht in de perifere visie, zeker in een omgeving waar de aandacht al verdeeld is.

De Blue Spot is een heldere LED-lamp die op de heftruck is gemonteerd en een duidelijke, geconcentreerde blauwe stip op de vloer projecteert, meestal enkele meters voor of achter het voertuig. Wanneer deze stip een hoek om komt of uit een gangpad verschijnt, waarschuwt het voetgangers en andere bestuurders voor het naderende voertuig, nog voordat de truck zelf zichtbaar is. Het is een non-verbale, universeel begrepen waarschuwing die geluidsoverlast niet verergert.

Deze technologie is onderdeel van een breder scala aan Pedestrian Alert Systems (PAL). Als architect moet u de juiste tool voor de juiste toepassing kiezen. De Blue Spot is ideaal voor het aankondigen van de nadering, terwijl andere systemen zoals de ‘Red Zone’ een andere, complementaire functie hebben. De Red Zone projecteert heldere rode lijnen aan de zijkanten van de truck, waarmee een visuele ‘veilige zone’ wordt afgebakend. Dit communiceert duidelijk aan voetgangers welke afstand ze moeten bewaren.

De onderstaande tabel helpt u bij het selecteren van het juiste systeem voor uw specifieke risicozones.

In veel Nederlandse magazijnen wordt, zoals de implementatie van Hyster PAL laat zien, de Blue Spot gecombineerd met een ‘White Noise’ alarm. Dit type alarm is minder indringend dan een pieptoon maar wel beter te lokaliseren. De ultieme ontwerpoplossing voor zones met een zeer hoog risico is vaak een combinatie: een Blue Spot om de nadering aan te kondigen en Red Zones om de veilige afstand te markeren. Dit creëert een complete visuele waarschuwingsbubbel rondom het voertuig.

Geprojecteerde belijning: is licht de oplossing voor markering in stoffige of koude omgevingen?

Traditionele vloermarkeringen, zoals verf of tape, zijn de standaard in veel magazijnen. Ze hebben echter aanzienlijke nadelen: ze slijten onder zwaar verkeer, zijn moeilijk zichtbaar op vervuilde of natte vloeren, en de applicatie ervan vereist vaak een tijdelijke stillegging van de operatie. De ernst van de situatie wordt onderstreept door data: de Monitor Arbeidsongevallen 2024 laat zien dat bijna 60% van de slachtoffers die in contact kwamen met arbeidsmiddelen zoals heftrucks, blijvend letsel opliep. Duidelijke en altijd zichtbare markeringen zijn dus geen luxe.

Geprojecteerde belijning biedt hier een superieure, architecturale oplossing. Door gebruik te maken van industriële laser- of LED-projectoren worden lijnen, looppaden, zebrapaden of symbolen direct op de vloer geprojecteerd. Dit ‘licht’ is de perfecte oplossing voor omgevingen waar traditionele markering faalt:

• Duurzaamheid: Licht slijt niet. De projectie blijft altijd even helder, ongeacht de intensiteit van het heftruckverkeer.
• Zichtbaarheid: De heldere lijnen zijn uitstekend zichtbaar op donkere, stoffige of zelfs natte vloeren, waar verf zou vervagen of bedekt zou raken.
• Flexibiliteit: Dit is de kern van de architecturale meerwaarde. Een geprojecteerde markering is dynamisch. Door de projector te koppelen aan sensoren, kunt u een zebrapad alleen laten verschijnen wanneer een voetganger nadert. U kunt de kleur van een lijn veranderen om een andere status aan te geven, of de layout van uw magazijn aanpassen zonder kostbaar schuur- en schilderwerk.

De implementatie vereist wel een doordacht ontwerp. De projectiehoogte moet voldoende zijn om een scherpe, rechte lijn te garanderen, en de lichtsterkte moet worden afgestemd op de omgevingsverlichting. In extreem stoffige omgevingen is een regelmatig reinigingsprotocol voor de projectorlenzen noodzakelijk om de helderheid te behouden. Maar deze nadelen wegen vaak niet op tegen de voordelen van duurzaamheid en ongekende flexibiliteit.

Geprojecteerde belijning is meer dan een vervanger voor verf; het is een paradigmaverschuiving. Het stelt de logistiek architect in staat om een statische omgeving om te vormen tot een interactief en intelligent landschap. Het is de ultieme expressie van een dynamische verkeersarchitectuur, waarbij de regels van de weg zich in real-time aanpassen aan de behoeften van de operatie.

Het ontwerpen van een veilig en efficiënt verkeersplan is een van de meest impactvolle taken bij de inrichting van een nieuw DC. Benader dit niet als een afvinklijst, maar als een kans om een superieure operationele flow te creëren. Begin vandaag nog met het schetsen van uw verkeersarchitectuur, gebaseerd op data, anticipatie en slimme technologie.
